語音芯片加三端電感做報警聲電路
2020-05-11 23:54:20
- 文件版本 :

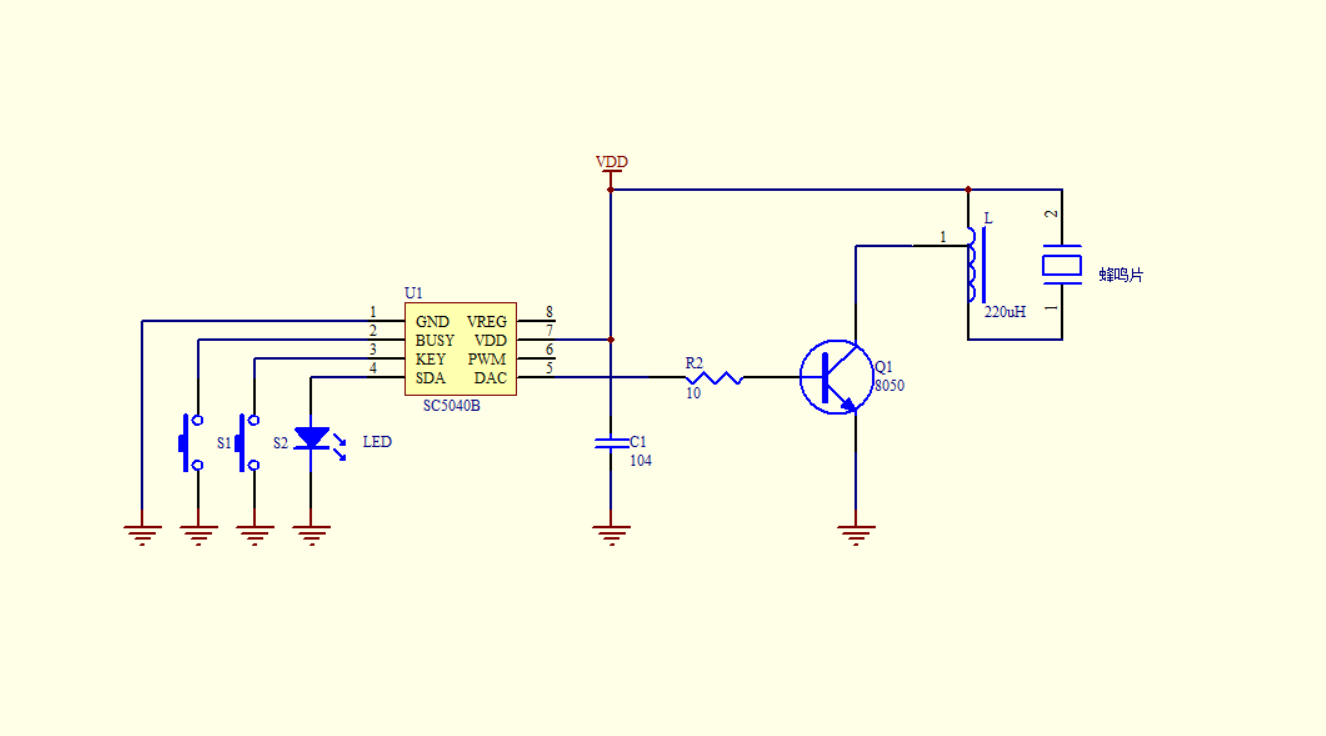

一種使用語音芯片+三端電感+NPN三極管做開關管,語音芯片輸出PWM的音頻波形驅動做報警聲或哨子聲的簡單電路 ,主要原理是當開關管導通時1處為0V,開關管斷開時,由于電感有續流作用在蜂鳴片的1處生產一個很高的電壓驅動蜂鳴片發聲.起到對SC5040B輸出的聲音進行放大.電路圖如下：
